M5stackでCO2センサーの動作確認を

今日は

中華製のCO2センサーをM5stackを使って試してみます。先人はいるので、ちゃちゃっといけそうな感じです。

準備

必要なものは以下のとおりです。

• M5stack
• CO2センサー　MH-Z19C
• DC-DCコンバータ

このCO2センサーは、NDIR(非分散赤外線)方式のガスセンサーです。CO2は、4.26μmの波長を吸収するそうで、その特性を使ったセンサーです。

センサー出力は、I2CではなくUARTです。また、電源電圧5V+-0.1VとシビアなのでDC-DCコンバータから給電したほうがいいようです。測定範囲は、データシートによると400-5000ppmとのこと、2020年の地球大気のCO2濃度は410ppm前後なので、それなりに測定できそうです。しばらく動作確認して問題なければ、ambientに送信して長期的に観測をしたいと思います。

ソフトウェア

arduinoと先人のライブラリーを活用します。M5stackの動作確認に使用したコードは、最後に貼っておきます。今回はM5stackとcommuモジュールです。UARTは、GPIO1とGPIO3に接続されます。回路図で確認しました。

動作確認

M5stack側がオス、センサー側もオスなのでメスーメスの配線があれば直接接続できます。手元にある配線材がオスーオスとオスーメスなので、ブレッドボードを経由して配線します。

電源５VとGND、UARTのTxとRxの4線です。電源入れると1分程センサーは準備が必要なようです。

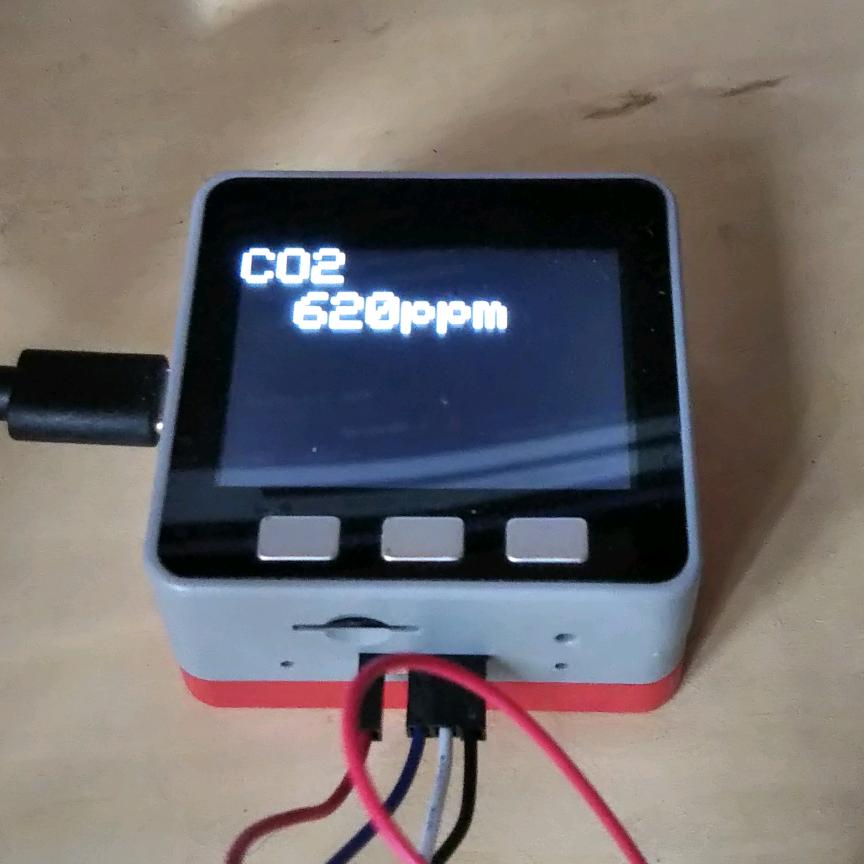

このように値が読み取れました。息を吹きかけると2000ppm程度に値が変化するので、それなりに動作しているようです。しばらく様子見て、esp32のセンサー環境に組込み値をambientへ送信して長期観測したいと思います。

今日のまとめ

中華製CO2センサーMH-Z19CをM5stackに接続して動作確認しました。値の正確性はわかりませんが、それなりの値で計測できることを確認しました。

参考リンク

ESP32(M5Stack)で作る、安価なCO2モニタ【秋月でCO2センサ取扱開始 記念】 - Qiita
